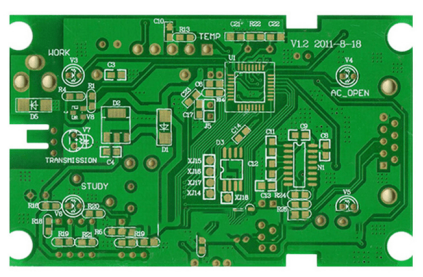

电子设备的核心是电路板，由各种类型的电子元件组成。如果设备出现故障或短路，大部分原因都是由电子元件故障或损坏引起的。今天，我将为您带来5种正确的方法和技能来检测电子元件。

1.测量整流电桥各脚的极性。

万用表放置R×1k挡，黑表笔连接桥堆的任意引脚，红表笔测量其余三只脚。如果读数无限，黑表笔连接到桥堆的输出正极。如果读数为4~10kω，黑表笔连接的引脚为桥堆的输出负极，其余两个引脚为桥堆的交流输入端。

2.判断晶振的质量。

首先，用万用表（R×10k挡）测量晶体振动两端的电阻值。如果电阻值无限，晶体振动无短路或漏电；然后将试验笔插入市政电源插孔，用手指握住晶体振动的任何引脚，将另一引脚触摸试验笔顶部的金属部分。如果试验笔的霓虹灯泡变红，则晶体振动良好；如果霓虹灯泡不亮，则晶体振动损坏。

3.单向晶闸管检测。

用万用表的R×1k或R×100挡测量任何两极问题的正反向电阻。如果发现一对极电阻为低电阻值(100ω~lkω)，此时黑表笔为控制极，红表笔为阴极，另一个极为阳极。晶闸管有三个PN结，我们可以通过测量PN结正和反向电阻来判断。测量控制极(G)与阴极(C)之间的电阻时，如果正反向电阻为零或无限大，则表示控制极短路或断路；测量控制极(G)与阳极(A)之间的电阻时，正反向电阻读数应大；测量阳极(A)与阴极(C)之间的电阻时，正反向电阻应大。

4.双向晶闸管极性识别。

双向晶闸管有主电极1。主电极2和控制极。如果用万用表R×1k挡测量两个主电极之间的电阻，读数应该近似无穷大，而控制极和任何主电极之间的正反电阻读数只有几十欧元。根据这一特点，我们很容易通过测量电极之间的电阻来识别双向晶闸管的控制极。当黑色表笔连接到主电极1时。红色表笔连接控制极时，测量的正电阻总是小于反电阻，因此通过测量电阻大小很容易识别主电极1和主电极2。

5.检查发光数码管的质量。

先将万用表置于R×10k或R×l00k档，然后将红表笔与数码管的地面引出端连接（以共阴数码管为例）。黑表笔依次连接数码管的其他引出端，七段分别发光，否则数码管损坏。

以上就是元器件的检测技巧，希望本文的检测技巧能对您有所帮助！
