识别常用部件。

一.电阻

电路中的电阻用R和数字表示，如R15表示编号为15的电阻。电路中电阻的主要功能是分流、限流、分压、偏置、滤波(与电容器组合使用)和电阻匹配。

参数识别:电阻单位为欧姆(ω)，倍率单位为:千欧(KΩ)、兆欧(MΩ)等。转换方法为:1兆欧=1000千欧=1万欧元。

电阻的参数标注方法有三种，即直标法、色标法和数标法。

数标法主要用于贴片等小体积电路，如：

472表示47×102ω(即4.7K)；104表示100K色环标注法使用最多，如下:

四色环电阻(五色环电阻)电阻的关系如下：

有效颜色的数字倍率允许偏差(%)

银/10-2±10。

金/10-1±5。

黑色0100/黑色

棕色1101±1。

2102±2红色。

3103/橙色

黄色4104/

5105±0.5绿色。

蓝色6106±0.2。

紫色7107±0.1。

8108/灰色

白色9109+5-20。

无色//±20。

二.电容

1.电容器通常用C和数字表示（例如，C25表示编号为25的电容器）。电容器是由两个靠近金属膜的元件组成的，中间由绝缘材料隔开。电容器的特点主要是直流通信。

电容的大小是指储存电能的大小。电容阻碍交流信号称为容抗，与交流信号的频率和电容有关。容抗XC=1/2πFC。

(f表示交流信号的频率，C表示电容)

电话中常用的电容类型有电解电容片电容、贴片电容、独石电容、钽电容、聚酯电容等。

2.识别方法:电容的识别方法与电阻的识别方法基本相同，分为直标法、色标法和数标法。电容的基本单位用法拉(F)表示，其他单位包括:m法(mf).微法(uf).纳法(nf).皮法(pf)。

其中:1法拉=103m法=106微法=109纳法=1012皮法容量大的电容，其容量值直接标记在电容上，如10uf/16V。

用字母或数字表示小容量电容的容量值。

字母表示法：1m=1000u1P2=1.2PF1n=1000PF。

数字表示：一般用三位数表示容量大小，前两位表示有效数字，第三位数为倍率。

如：102表示10×102PF=1000PF224表示22×104PF=0.22uF。

3.电容误差表。

FGJKLM符号。

允许误差±1%±2%±5%±10%±15%±15%±20%

比如一瓷电容为104J，表示容量为0.1uf.误差为±5%。

4.故障特征。

在实际维护中，电容器故障主要表现为：

(1)引脚腐蚀导致断路故障。

(2)脱焊和虚焊的开路故障。

(3)漏水后容量小或开路故障。

(4)漏电.严重漏电和击穿故障。

3.晶体二极管。

D加数字常用于电路中的晶体二极管，如：D5表示为5的二极管。

1.功能：二极管的主要特点是单向导电性，即在正向电压的作用下，导电电阻很小；在反向电压的作用下，导电电阻很大或无限大。由于二极管具有上述特点，无绳电话经常用于整流、隔离、稳压、极性保护、编码控制、调频调制、静噪声等电路。

电话中使用的晶体二极管可分为:整流二极管(如1N4004).隔离二极管(如1N4148).肖特基二极管(如BAT85).发光二极管.稳压二极管等。

2.识别方法：二极管的识别非常简单。小功率二极管的N极（负极）主要用一个色圈标记在二极管的外观上。一些二极管还使用二极管的特殊符号来表示P极（正极）或N极（负极），并使用符号标记为P和N来确定二极管的极性。发光二极管的正负极可以从引脚的长度来识别，长脚为正，短脚为负。

3.测试注意事项：用数字万用表测量二极管时，红表笔连接二极管的正极，黑表笔连接二极管的负极。此时测量的电阻值为二极管的正导通电阻值，与指针万用表的表笔连接方法正好相反。

四、稳压二极管。

ZD加数字常用于电路中的稳压二极管，如：ZD5表示为5的稳压管。

1.稳压二极管的稳压原理：稳压二极管的特点是两端的电压基本保持不变。这样，当稳压管连接到电路时，如果电源电压波动或其他原因导致电路中各点的电压变化，负载两端的电压将基本保持不变。

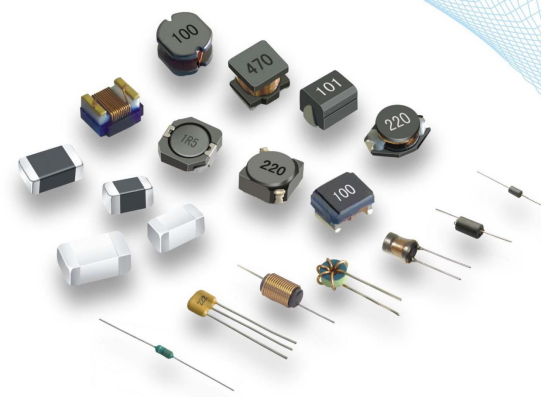

五.电感

电路中常用的L加数字表示电感，如：L6表示6号电感。

电感线圈是在绝缘骨架上绕一定圈数的绝缘线。

直流可以通过线圈，直流电阻是电线本身的电阻，压降很小；当交流信号通过线圈时，线圈两端会产生自感电势。自感电势的方向与外部电压的方向相反，阻碍了交流的通过。因此，电感的特点是通过直流电阻进行交流。频率越高，线圈阻抗越大。电感可以与电路中的电容器形成振荡电路。

电感一般有直标法和色标法，类似于电阻。比如棕色.黑色.金色.金色表示1uH(误差5%)的电感。

电感的基本单位有:亨(H)转换单位有:1H=103mH=106uH。
