电子元器件种类有很多，今天给大家分享6种常见的电子元器件。

01

电阻

电阻在电路中用R和数字表示，如：R1表示1号电阻。电阻在电路中的主要作用是：分流、限流、分压、偏置等。

1.参数识别：

电阻单位为欧姆(ω)、千欧(Kω)、兆欧(Mω)等。

1兆欧=1000千欧=1万欧。

电阻参数标注法有三种，即直标法、色标法和数标法。

数标法主要用于贴片等小型电路，如：472表示47×100K。

色环标记法应用最广泛，如下：四色环电阻；五色环电阻（精密电阻）

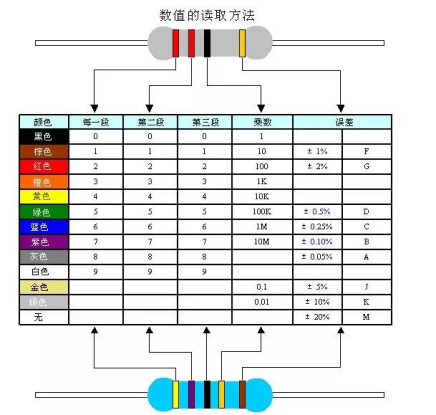

电阻的色标位置和倍率关系如下图所示：

02

电容

电容器通常在电路中用C和数字表示（例如，C13表示13号电容器）。电容器是由两个金属膜组成的组件，中间用绝缘材料隔开。电容器的主要特点是直流通。

电容量的大小是指储存电能的大小。电容对交流信号的阻碍作用称为容抗。它与交流信号的频率和电容有关——容抗XC=1/2πfc（f表示交流信号的频率，C表示电容）。

识别方法：

电容的识别方法与电阻的识别方法基本相同，分为直标法、色标法和数标法。

电容器的基本单位用法拉(F)表示，其他单位有:毫法(mF)、微法(UF)、纳法(nF)、皮法(pF)。

1法拉=10^3m法=10^6微法=10^9纳法=10^12皮法。

字母表示法：1m=1000uf；1n=1000PF。

数字表示：容量大小一般用三位数表示，前两位表示有效数，第三位数为倍率。例如：102表示10×10^2PF=1000PF224表示22×10^4PF=0.22uF。

03

晶体二极管

晶体二极管常用D加数字表示，如：D5表示编号为5的二极管。

1.作用：

二极管的主要特点是单向导电性，即在正电压的作用下，导电阻很小；在反电压的作用下，导电阻极大或无限大。

2.识别方法：

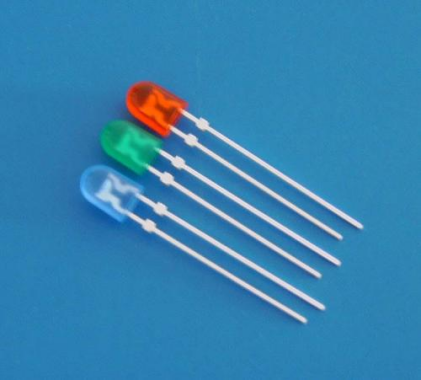

二极管的识别非常简单。小功率二极管的N极（负极）主要用一个色圈标记在二极管的外观上。一些二极管还使用二极管的特殊符号来表示P极（正极）或N极（负极），而另一些则使用符号标记为P和N来确定二极管的极性。发光二极管的正负极可以从引脚的长度来识别，长脚为正，短脚为负。

3.测试注意事项：

当用数字万用表测量二极管时，红表笔连接二极管的正极，黑表笔连接二极管的负极。此时测得的阻值是二极管的正向导通阻值。

04

稳压二极管

电路中常用ZD加数字表示稳压二极管，如：ZD5表示5号稳压管。

1.稳压二极管的稳压原理：

稳压二极管的特点是击穿后两端电压基本保持不变。这样，当稳压管接入电路时，如果电源电压波动或其他原因导致电路中各点电压变化，负载两端的电压将基本保持不变。

2.故障特点：

稳压二极管故障主要表现为开路、短路、稳压值不稳定。在这三个故障中，前一个故障显示电源电压升高，后两个故障显示电源电压降至零伏或输出不稳定。

05

电感

电感在电路中常用L加数字表示，例如：L6表示6号电感。电感线圈是将绝缘导线绕在绝缘骨架上的一定圈数制成的。

DC可以通过线圈，DC电阻是电线本身的电阻，压降很小；当交流信号通过线圈时，线圈两端会产生自感电势，自感电势的方向与外加电压相反，阻碍交流通过，因此电感的特点是DC电阻交流，频率越高，线圈阻抗越大。电感可以与电容器在电路中形成振荡电路。

电感一般采用直标法和色标法，与电阻相似。例如：棕色、黑色、金色和金色表示1uH电感（误差5%）。电感的基本单位为：亨（H），转换单位为：

1H=10^3mH=10^6uH。

06

变容二极管

变容二极管是根据普通二极管内部PN结的结电容量随反向电压的变化而设计的特殊二极管。在工作状态下，变容二极管的调制电压一般加到负极上，使变容二极管的内部结电容量随调制电压的变化而变化。

变容二极管故障主要表现为漏电或性能差：

漏电时，高频调制电路不工作或调制性能变差。

变容性能差时，高频调制电路工作不稳定，使调制后的高频信号发送给对方，被对方接收后失真。

出现上述情况之一时，应更换相同型号的变容二极管。
