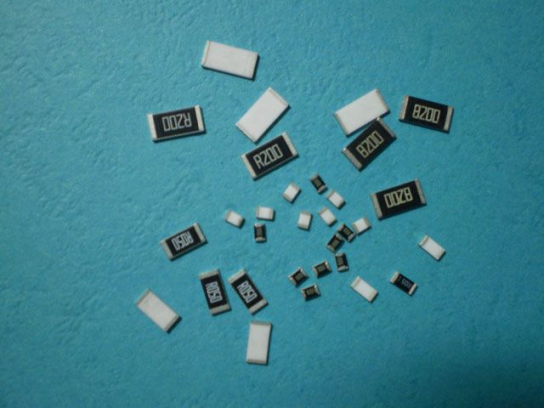

什么是贴片电阻？贴片电阻器是金属玻璃铀电阻器之一。它是一种由金属粉末和玻璃铀粉混合而成的电阻器，由丝网印刷法在基板上印刷的大功率贴片电阻器制成，耐湿、高温、低温系数。表面装配技术(SMT)的应用已经非常普遍，用SMT装配的电子产品比例已经超过90%。SMT技术于20世纪80年代开始进入中国。随着小型SMT生产设备的发展，SMT的应用范围正在进一步扩大，SMT还用于生产各种小批量电子产品或零件，用于航空、航天、仪器仪表、机床等领域。

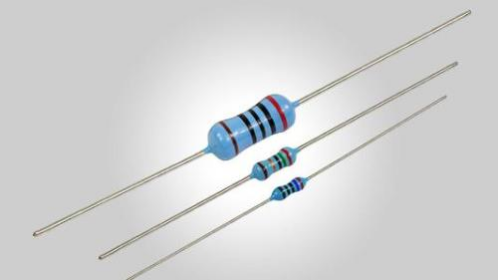

在日常生活中，电阻器通常直接称为电阻器。它是一种限流元件，将电阻连接到电路后，电阻的电阻值固定。一般来说，它是两个引脚，它可以限制通过它连接的支路的电流大小，如果电阻值不能改变，则称为固定电阻，可变电阻称为电位计或可变电阻，理想的电阻是线性的，即通过电阻的瞬时电流与外部瞬时电压成正比，可变电阻器用于分压。在暴露的电阻上，拧紧一个或两个可移动的金属触点，触点位置确定电阻体任意一端和触点之间的电阻值。

特性

体积小，重量轻；适应再流焊和峰焊；电气性能稳定，可靠性高；装配成本低，与自动装配设备相匹配；机械强度高，高频特性优越。

贴片电阻一般由以下材料制成：

基材为氧化铝，电阻材料为氧化汝。

1.基板(陶瓷基板)。

2.电阻浆(R膏)。

3.背导材料。

4.正导材料和侧导材料(Ag浆)。

5.一次保护玻璃G16.二次保护玻璃G27。

贴片式电阻器主要由四部分组成：

1）基板：

基底材料一般采用96%氧化铝陶瓷。除了良好的电气绝缘外，基底还应在高温下具有优异的导热性，电气性能和机械强度的特点。此外，基板应光滑准确，标准，以充分保证电阻，电极浆料印刷到位。

2)电阻膜:

在陶瓷基板上用具有一定电阻率的电阻浆料印刷，然后烧结而成，料一般采用二氧化汝。

3)保护膜:

在电阻膜上覆盖保护膜主要是为了保护电阻体，一方面起到机械保护作用，另一方面使电阻体表面绝缘，避免因电阻与相邻导体接触而导致故障。在电渡中间电极的过程中，还可以防止电渡液侵蚀电阻膜，降低电阻性能，保护膜通常由低熔点玻璃浆制成，通过印刷烧结。

4）电极：

为了保证电阻器具有良好的焊接性和可靠性，一般采用三层电极结构：内部、中间、外部电极，内部电极是连接电阻体的内部电极。其电极材料应与电阻膜接触，电阻小，与陶瓷基板结合力强，耐化学性好，电镀操作方便，它通常由银钯合金制成。中间层电极为镀镍层，也称为阻挡层，其功能是提高电阻器在焊接过程中的耐热性，缓冲焊接过程中的热冲击，它还可以防止银离子迁移到电阻膜层，避免内部电极腐蚀（内部电极被焊料腐蚀），也称为焊接层。其作用是使电极具有良好的焊接性，延长电极的保存期，一般采用锡铅合金电镀。

矩形片式电阻按电阻材料分为薄膜电阻和厚膜电阻，其中，薄膜电阻的精度高，电阻温度系数小，稳定性好，但电阻范围窄，适用于精密和高频领域，厚膜电阻广泛应用于电路中。
